卫生间隔断软件第一课


卫生间隔断出图算料软件,可以实现快速出图算料,为你的降本增效,同样的单量,收入更多!


可能你会有疑问,快速出图算料,怎样才算快速呢?这样子说吧,100平方的工程,3-5组的隔断,一般不需要10分钟,就可以完成,包含有:平面图、立面图、侧立面图、材料清单明细、材料汇总单、裁板图; 这些基本可以满足你工程上的需要了,当然,如果有特殊要求,欢迎和我们沟通!


现在的卫生间隔断出图算料软件,可以做些什么样的呢?


    1、常规的有无顶轨、各种脚(支撑脚、地槽、脚线),格局类型有:一字型、L字型和U字型,厕具类型有:蹲厕、座厕、小便池、拖把池、残卫。


    2、坑向默认为向前,也可设置为向左或者向右。


    3、门可选各种开门方向或者不做,可选天地合页、平开合页、侧边合页,可做叠门。


    4、可出单启口或者双启口图,注意,此功能仅开放给两年付的客户使用,且需要提供相应参数,由我方技术人员设置好才能用。


    5、分格大小默认为均分,可以进入设置分格界面,设置不同的分格要求,单格的宽度、立板尺寸、开门方向、门洞大小、厕具的类型、坑向、另加高或者降低台阶、厕格的深度也可单独设置,以方便做残卫,残卫的门洞方向默认向前,也可以设置向左或者向右。


    6、隔板后面有柱的情况也可处理。



    7、中隔板加不加脚可以单独勾选。


    8、小便板预设了几个款式,上下圆款和弧形款可以调整上下角的半径。


    9、预设了部分拉杆和脚,拉杆和脚都设置了前板和边板嵌入尺寸,也就是见光尺寸再加上的尺寸,中隔板设置的是减尺。


    10、值得留意的是,深度是不包含前板的尺寸,也就是采用内径尺寸。



(下面的教程以2024年10月上线的版本为例,如果有优化升级,将再出新教程!)

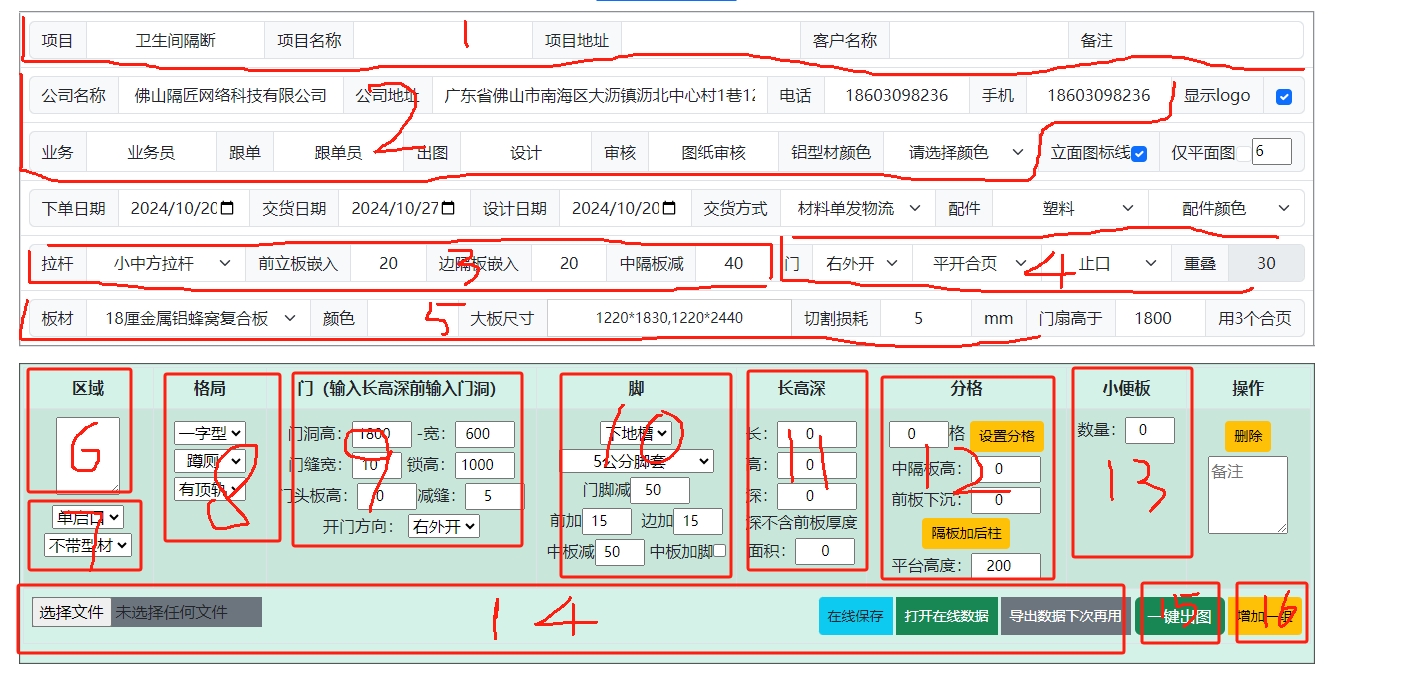

初识界面:




    整个界面可以分为以下16个部分,下面详细说明一下:



    第1部分:就是整一个订单的情况,需要自己输入,项目名称或者客户名称会出现在材料清单的文件名中。


    第2部分:此部分内容来源于个人中心->公司资料里面预先填写好的。如果需要在图纸中出现logo,可 以把logo发给我们代上传。


    第3部分:拉杆,可以预设多个拉杆,包括:名称、尺寸、前立面嵌入尺寸、边隔板嵌入尺寸,中隔板减尺等。如果没有你想的,可以联系我们加上。


    第4部分:门的选项。


    第5部分:板材的预设,板名称和厚度,用到的大板尺寸,可以使用鼠标滚轮来多选,也可以在输入查询来筛选,因为颜色太多,所以没有办法做预设;切割损耗是指刀口损耗。


    第6部分:是指该组隔断所在位置,比如:三楼男卫,9楼女卫之类。


    第7部分:此部分仅两年付以上客户可用。主要是金属板的启口图或者开料图。


    第8部分:主要解释一下格局,一字型,指没有左右边板;L型:有左或者右边隔板;u型:指左右两边都有隔板。


    第9部分:门的部分,门洞高尺寸-门脚减尺寸=门扇高,门洞宽-门缝宽=门扇宽,如果是叠门,则门洞宽+重叠尺寸=门扇宽。要做门头板时,直接输入想要的门头板高度,宽度为门洞宽-减缝。


    第10部分:脚,有三种:支撑脚、下地槽和地脚线,分别预设:名称,尺寸、门脚减尺,前板和边板嵌入尺寸,中隔板减尺,可选:中隔板用不用脚。


    第11部分:长高深,长指隔断的宽,高指隔断的总度,深指深度板的内径尺寸,不包含前板厚度。面积会根据格局计算,也可以自己输入,与后台计算出来的面积比较后,取最大值。


    第12部分:1、分格,当输入长度后,会自动按平均分格,也可以自己点击设置分格按钮来进入调整,因为设置分格里面的内容较多,下面将详细介绍;2、中隔板高是根据隔断高-拉杆中隔板减尺寸-脚的中板减尺寸计算出来,也可以自己直接输入一个值当中隔板的高。3、前板下沉,是指前立板和隔板不在同一水平面,比如高度是2000,前板下沉150,则左右隔板和是中隔板的高度以2000-150=1850为高度计算标准。4、隔板加后柱的按钮,是指当某一个位置后面有柱凸出来,隔板需要减尺寸时,可以点击进入在对应的位置输入数据。5、平台高度,是指隔断在一个台阶上,这个台阶高度就是平台高度,如果某一分格(如残卫)是平地面的,则分格设置中,这个分格的水平值输入负的平台高度,如:平台高度200,则输入-200,则这个残卫是平地面的。如果所有分格都在同一水平面,则可以不管这个尺寸。


    第13部分:小便板,当数量大于0时,出现小便板的设置,小便板预设了几个款式,上下圆款和弧形款可以调整上下角的半径。


    第14部分:是当一个图纸做好了,需要保存下来,以便日后使用,其中在线保存,是指把图纸保存在我们的云端,保存后,在打开在线数据,就可以重新打开图纸编辑了,因为图纸保存占据的空间较大,所以仅免费提供20个图纸的免费保存空间,如果需要更多的保存空间,需要另外付费。不需要在线保存的,我们提供了导出数据下次再用的功能,就是把图纸内容保存在你的电脑,然后下次需要使用时,在左边选择文件按钮,找到导出的图纸文件,就可以重新打开图纸了。


    第16部分:当要做的隔断不止一组时,可以点增加一组,就可以处理更多的隔断了。


    第15部分:当完成上面的操作,点一键出图,即可完成出图算料,可以导出材料清单、导出图纸的pdf格式,可以导出裁板图了。


    其他的补充:如果仅需要平面图而不需要立面图时,勾选一下仅平面图,再一键出来,则只显示平面图了,也不显示图框了,在仅平面图后面的数字,是指一页显示多少个平面图。

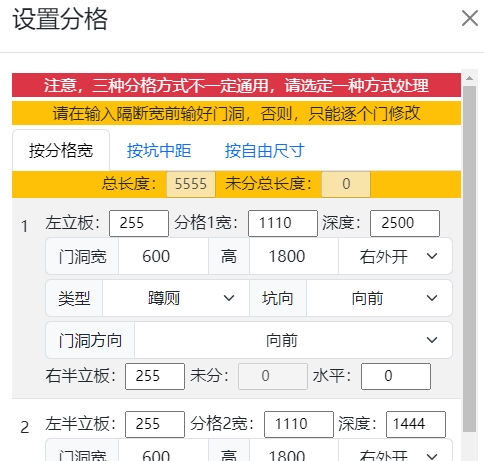

    设置分格的教程:


    注意,以下教程均以按分格宽设置为准,其他按坑中距或者按自由尺寸不在本教程中,因为坑向可以调整,所以坑中距不太适用这种情况。


    设置分格的功能,可以设置第一个分格的宽度,深度,左右立板尺寸、门洞宽高,开门方向,厕具类型、坑向,水平尺寸,门洞方向,当需要做把一个分格门洞方向设置为向左右时,那么深度一定要加大,才够位置在左右做门,一般的门是600,加上左右立板尺寸400左右,就是一定要比其他深度大1000左右。




下面详细说一下:

    1、需要修改某个分格宽时,直接修改对应的分格宽度,此时,未分总长度会不为0,就需要把这个值调整到其他分格宽度中,保持此值一定要为0,


    2、当修改了分格宽后,当分格的未分会不为0,需要把这个数值调整到左(半)立板或者右(半)立板或者门洞宽,保持此值一定要为0,


    3、修改左(半)立板或者右(半)立板或者门洞宽的值时,同样需要2的情况来做处理。



    4、可以按自己需要的类型和坑向来做调整。


    5、门洞方向,只有当此分格的深度大于在长高深那里输入的深度度,才会出现门洞方向的可选项,这个设计的原因是,一般需要做残卫才需要做大点深点,也就有可能门洞方向会向左或者右了。需要注意的是,如果门洞方向向左或者向右,此时的左右立板就是门两边的板了,站在门外,面向门洞,左手边的是左立板,右手边的右立板。


    6、水平,这个是新的,代替旧版的台阶,现在这个水平默认为0,如果平台高度是200的话,隔断就是做在一个高度为200的台阶上,这个水平值,如果输入负n,代表这一分格比其他分格低n毫米,当n=平台高度时,就代表这一分格是直接做在地平面上,如果输入正n,代表这一分格比其他分格高n毫米



以上是这次教程的全部内容,如果有问题,请与我们联系。
